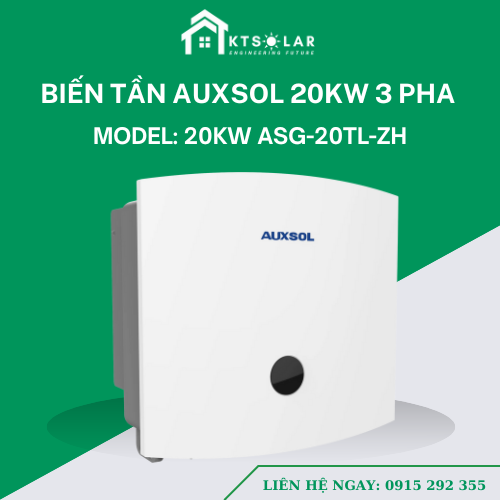

Inverter Auxsol 20kW Hybrid ASG-20TL-ZH 3 pha áp cao

Thông số kỹ thuật – Inverter Auxsol 20kW Hybrid ASG-20TL-ZH 3 pha áp cao

Danh mục	ASC-20TL-ZH
NGÕ VÀO PV
Công suất PV tối đa	30kW
Công suất PV khuyến nghị	30kW
Điện áp đầu vào tối đa	1000V
Điện áp khởi động	160V
Dải điện áp MPPT	170–900V
Dòng điện PV tối đa	45A/45A
Số bộ theo dõi MPPT / chuỗi	2/4
ẮC QUY
Loại	Ắc quy chì-axit hoặc Lithium
Dải điện áp ắc quy	180–800V
Số kênh	2
Dòng sạc/xả	2*50A/25A
Giao tiếp BMS	CAN/RS485
Chiến lược sạc	Tự động thích ứng với BMS
NGÕ RA AC (Hòa lưới)
Công suất định mức	20kW
Công suất biểu kiến	20kVA
Điện áp ra định mức	220/380V, 230/400V, 240/415V (3P+N+PE)
Tần số định mức	50/60Hz
Dòng điện định mức	30.3A
Hệ số công suất	0.8 (dẫn) đến 0.8 (trễ)
NGÕ RA DỰ PHÒNG
Công suất tối đa	20kW
Công suất biểu kiến	20kVA
Điện áp ra định mức	220/380V, 230/400V, 240/415V
Tần số định mức	50/60Hz
Dòng điện định mức	30.3A
Thời gian chuyển mạch	<10ms
HIỆU SUẤT
Hiệu suất tối đa	98.4%
Hiệu suất châu Âu	97.5%
Hiệu suất MPPT	99.9%
Hiệu suất sạc/xả ắc quy	97.3%
BẢO VỆ
Bảo vệ ngược cực DC	Có
Phát hiện điện trở cách điện	Có
Phát hiện dòng rò	Có
Giám sát sự cố lưới	Có
Bảo vệ chống đảo	Có
Bảo vệ ngược cực ắc quy	Có
Bảo vệ ngắn mạch AC	Có
Bảo vệ hồ quang (AFCI)	Tùy chọn
DỮ LIỆU CHUNG
Nhiệt độ vận hành	-30°C ~ +60°C
Độ cao hoạt động tối đa	4000m (giảm công suất trên 3000m)
Phương thức làm mát	Làm mát bằng quạt thông minh
Mức độ bảo vệ	IP66
Kích thước (Rộng × Cao × Sâu)	510 × 732 × 220mm
Khối lượng	37.8kg
GIAO TIẾP
Màn hình	LED + Bluetooth + Ứng dụng (LCD tùy chọn)
Truyền thông	WiFi / Bluetooth / LAN / RS485 / CAN / BMS
CHỨNG NHẬN
Tiêu chuẩn	IEC/EN 62109-1/2, IEC 61727, IEC 62116, EN 50549-1, VDE-AR-N 4105, v.v.

ĐẶC ĐIỂM NỔI BẬT ASC-20TL-ZH BIẾN TẦN LAI ĐIỆN ÁP CAO (3 PHA)

🔹 Hiệu suất cao

• Dải điện áp pin siêu rộng 180–800V, tương thích với nhiều loại pin hơn

• Dòng chuỗi lên đến 18A

• Khả năng chịu tải ngoài lưới gấp đôi

🔹 Thông minh

• Hỗ trợ lưới điện và ngoài lưới 3 pha không cân bằng, ngõ ra 1 pha đến 150%

• Tương thích với máy phát điện diesel, có thể điều khiển khởi động/tắt tự động

• Hỗ trợ tối đa 16 máy chạy song song ngoài lưới

🔹 Thân thiện với người dùng

• Nhiều chế độ vận hành có thể lựa chọn, phù hợp cho nhiều kịch bản ứng dụng khác nhau

• Chuyển mạch UPS-level <10ms

• 6 khung thời gian sạc/xả có thể chỉnh được

• Phát hiện tự động trình tự pha thông minh

🔹 An toàn & Đáng tin cậy

• Hỗ trợ quét đường cong I-V, xác định chính xác sự bất thường của chuỗi pin

• AFCI thông minh giảm nguy cơ cháy nổ (tùy chọn)

🔹 Kinh tế & Tiết kiệm chi phí

• Hỗ trợ ghép nối AC và chuyển đổi hệ thống nối lưới PV

• Hỗ trợ biểu giá điện linh hoạt

• Hỗ trợ mô hình “cắt đỉnh” (peak shaving)
