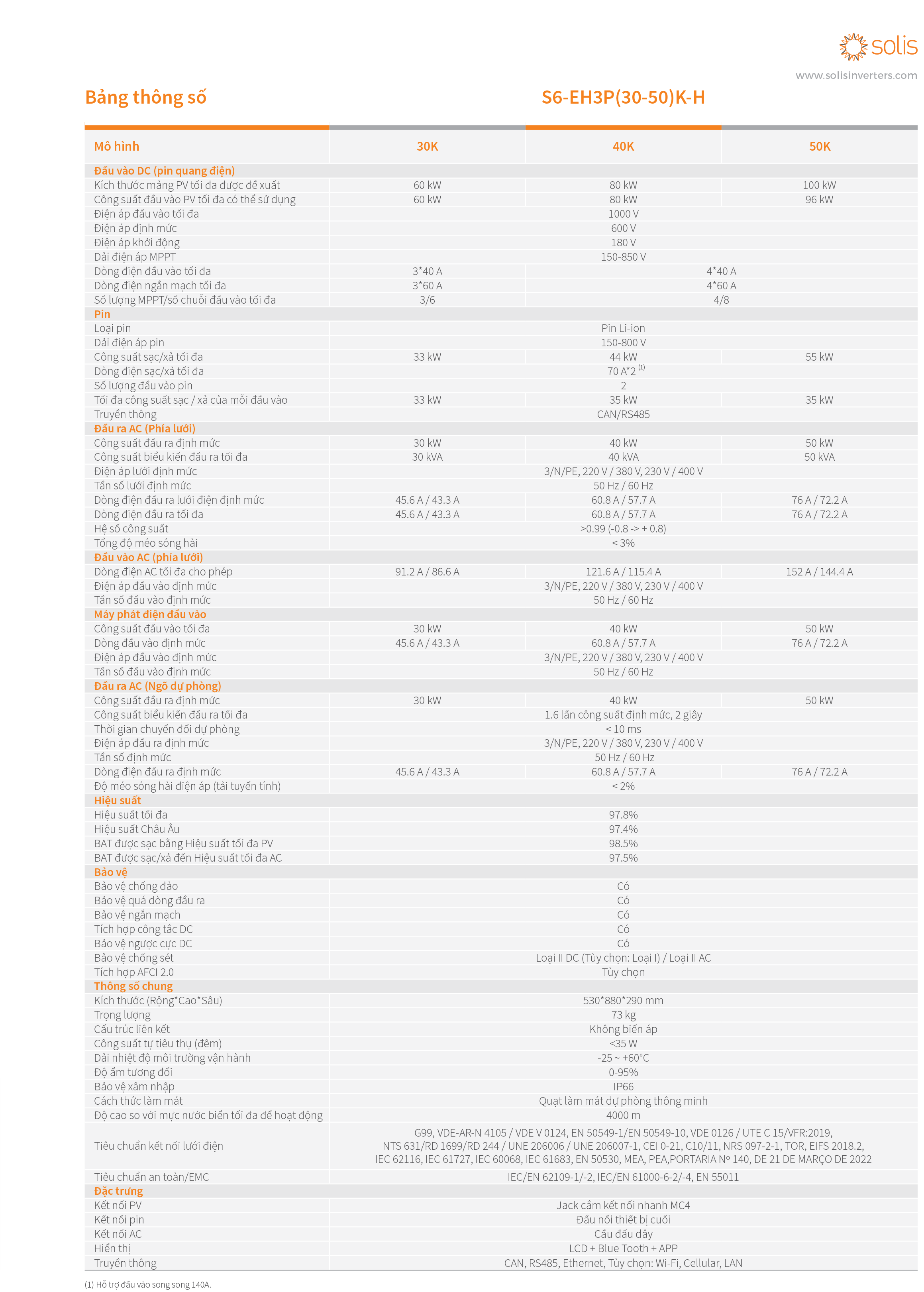

Thông số kỹ thuật của Inverter Solis 50kW Hybrid 3 Pha S6-EH3P50K-H Áp Cao:

TÊN MODEL	S6-EH3P50K-H
Đầu vào DC (pin quang điện)
Kích thước mảng PV tối đa được đề xuất	100kW
Công suất đầu vào PV tối đa có thể sử dụng	96kW
Điện áp đầu vào tối đa	1000 V
Điện áp định mức	600V
Điện áp khởi động	180V
Dải điện áp MPPT	150-850V
Dòng điện đầu vào tối đa	4*40A
Dòng điện ngắn mạch tối đa	4*60A
Số lượng MPPT/Số chuỗi đầu vào tối đa	4/8
Pin
Loại pin	Pin Li-ion
Dải điện áp pin	150-800 V
Công suất sạc/xả tối đa	55 kW
Dòng điện sạc/xả tối đa	70 A*2 (1)
Số lượng đầu vào pin	2
Tối đa công suất sạc / xả của mỗi đầu vào	35 kW
Truyền thông	CAN/RS485
Đầu ra AC ( Phía dưới)
Công suất đầu ra định mức	50 kW
Công suất biểu kiến đầu ra tối đa	50 kVA
Điện áp lưới định mức	3/N/PE, 220 V / 380 V, 230 V / 400 V
Tần số lưới định mức	50 Hz / 60 Hz
Dòng điện đầu ra lưới điện định mức	76 A / 72.2 A
Dòng điện đầu ra tối đa	76 A / 72.2 A
Hệ số công suất	>0.99 (-0.8 -> + 0.8)
Tổng độ méo sóng hài	<3%
Đầu vào AC (Phía lưới)
Chuyển tiếp AC liên tục tối đa cho phép	152 A / 144.4 A
Điện áp đầu vào định mức	3/N/PE, 220 V / 380 V, 230 V / 400 V
Tần số đầu vào định mức	50 Hz / 60 Hz
Máy phát điện đầu vào
Công suất đầu vào tối đa	50 kW
Dòng đầu vào định mức	76 A / 72.2 A
Điện áp đầu vào định mức	3/N/PE, 220 V / 380 V, 230 V / 400 V
Tần số đầu vào định mức	50 Hz / 60 Hz
Đầu ra AC ( ngõ dự phòng)
Công suất đầu ra định mức	50 kW
Công suất biểu kiến đầu ra tối đa	1.6 lần công suất định mức, 2 giây
Thời gian chuyển đổi dự phòng	<10 ms
Điện áp đầu ra định mức	3/N/PE, 220 V / 380 V, 230 V / 400 V
Tần số định mức	50 Hz / 60 Hz
Dòng điện đầu ra định mức	76 A / 72.2 A
Độ méo sóng hài điện áp ( tải tuyến tính)	< 2%
Hiệu suất
Hiệu suất tối đa	97.8%
Hiệu suất Châu Âu	97.4%
BAT được sạc bằng Hiệu suất tối đa PV	98.5%
BAT được sạc/xả đến Hiệu suất tối đa AC	97.5%
Bảo vệ
Bảo vệ chống đảo	Có
Bảo vệ quá dòng đầu ra	Có
Bảo vệ ngắn mạch	Có
Tích hợp công tắc DC	Có
Bảo vệ ngược cực DC	Có
Bảo vệ chống sét	Loại II DC (Tùy chọn: Loại I) / Loại II AC
Tích hợp AFCI 2.0	Tuỳ chọn
Thông số chung
Kích thước (RộngCaoSâu)	530880290mm
Trọng lượng	73 kg
Cấu trúc liên kết	Không cách điện
Công suất tự tiêu thụ	<35W
Dải nhiệt độ môi trường vận hành	-25 ~ +60°C
Độ ẩm tương đối	0-95%
Bảo vệ xâm nhập	IP66
Cách thức làm mát	Quạt làm mát dự phòng thông minh
Độ cao so với mực nước biển tối đa để hoạt động	4000 m
Tiêu chuẩn kết nối lưới điện	G99, VDE-AR-N 4105 / VDE V 0124, EN 50549-1/EN 50549-10, VDE 0126 / UTE C 15/VFR:2019, NTS 631/RD 1699/RD 244 / UNE 206006 / UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1, TOR, EIFS 2018.2, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, MEA, PEA,PORTARIA Nº 140, DE 21 DE MARÇO DE 2022
Tiêu chuẩn an toàn/EMC	IEC/EN 62109-1/-2, IEC/EN 61000-6-2/-4, EN 55011
Đặc trưng
Kết nối PV	Jack cắm kết nối nhanh MC4
Kết nối pin	Đầu nối thiết bị cuối
Kết nối AC	Cầu đấu dây
Hiển thị	LCD + Blue Tooth + APP
Truyền thông	CAN, RS485, Ethernet, Tùy chọn: Wi-Fi, Cellular, LAN

3. Tính năng nổi bật

Khả năng chịu quá tải lên đến 160% trong vòng 2 giây
Hỗ trợ tiết giảm công suất đỉnh cả trong chế độ tự sử dụng và máy phát điện
Dòng sạc/xả 140A (70A + 70A), phù hợp với cell pin 280Ah 0,5C
Giám sát pin theo thời gian thực, cập nhật firmware từ xa, hỗ trợ phục hồi pin
Hỗ trợ tải không cân bằng và tải nửa sóng ở cả chế độ lưới và dự phòng
Tỷ lệ DC/AC lên đến 200%, tối ưu khả năng sạc từ hệ PV
Dòng điện đầu vào lên đến 20A, tương thích tốt với các tấm pin công suất lớn hiện nay
