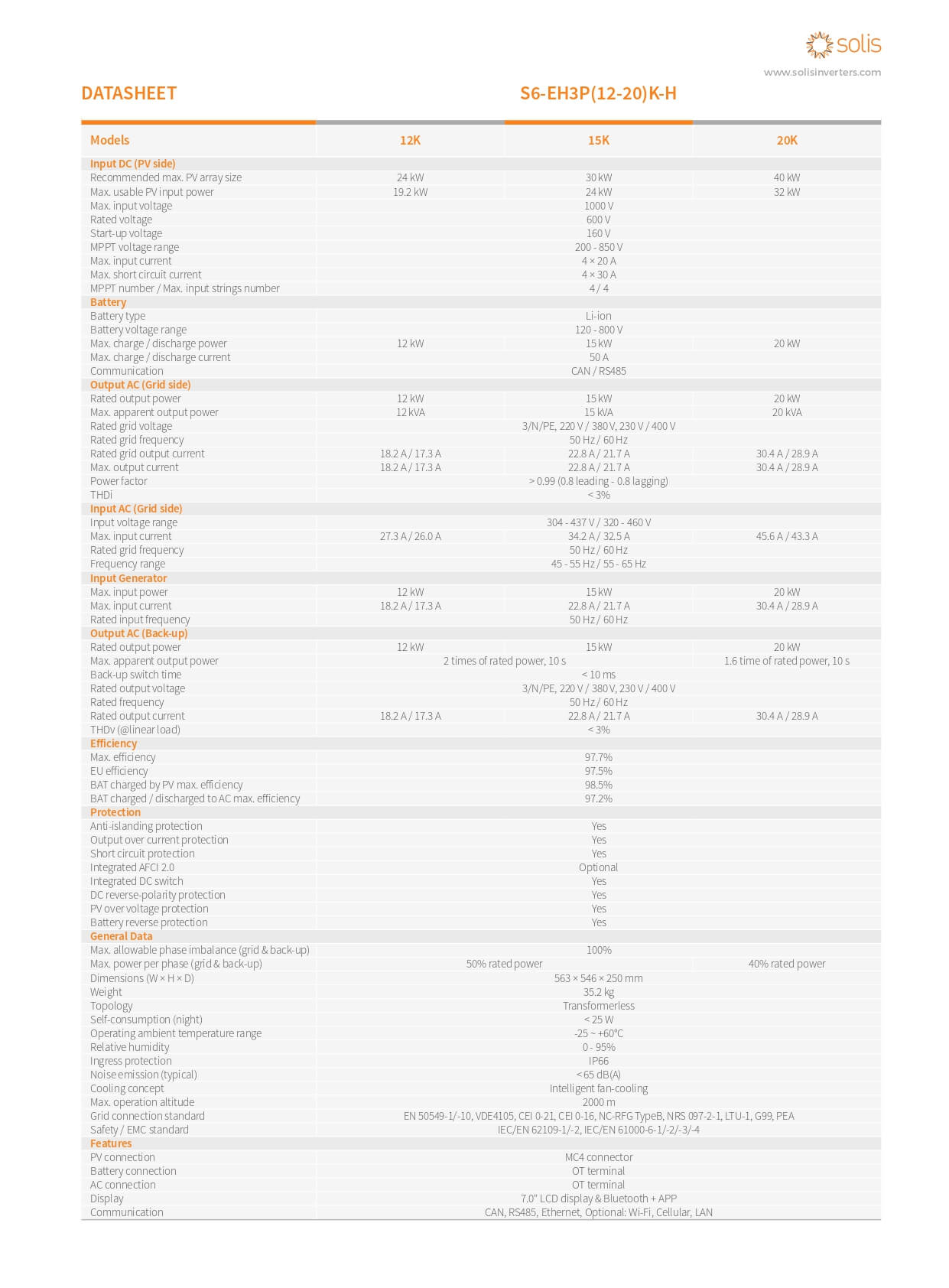

Thông số kỹ thuật của Invertert Solis 20kW Hybrid 3 Pha S6-EH3P20K-H áp cao

Thông số kỹ thuật Inverter S6-EH3P20K-H
Đầu vào DC (Pin quang điện)
Công suất đầu vào tối đa đề xuất	32 kW
Điện áp đầu vào tối đa	1000 V
Điện áp định mức	600 V
Điện áp khởi động	160 V
Dải điện áp MPPT	200 – 850 V
Dòng điện đầu vào tối đa	20 A / 20 A / 20 A / 20 A
Dòng điện ngắn mạch tối đa	30 A / 30 A / 30 A / 30 A
Số lượng MPPT / số chuỗi đầu vào tối đa	4 / 4
Pin lưu trữ
Loại pin	Pin Li-ion
Dải điện áp pin	120 – 800 V
Công suất sạc/xả tối đa	20 kW
Dòng điện sạc/xả tối đa	50 A
Kết nối	CAN / RS485
Đầu ra AC (Phía lưới)
Công suất đầu ra định mức	20 kW
Công suất biểu kiến tối đa	20 kVA
Pha vận hành	3/N/PE
Điện áp lưới định mức	380 V / 400 V
Tần số lưới định mức	50 Hz / 60 Hz
Dòng điện đầu ra lưới định mức	30.4 A / 28.9 A
Dòng điện đầu ra tối đa	30.4 A / 28.9 A
Hệ số công suất	>0.99 (-0.8 -> +0.8)
Tổng độ méo sóng hài	<3%
Đầu vào AC (Phía lưới)
Công suất đầu vào tối đa	30 kW
Dòng điện đầu vào định mức	45.6 A / 43.3 A
Điện áp đầu vào định mức	3/N/PE, 380 V / 400 V
Dải tần số	50 Hz / 60 Hz
Đầu ra AC (Ngõ dự phòng)
Công suất đầu ra định mức	20 kW
Công suất biểu kiến tối đa	2 lần công suất định mức, 10 giây
Thời gian chuyển đổi dự phòng	<10 ms
Điện áp đầu ra định mức	3/N/PE, 380 V / 400 V
Tần số định mức	50 Hz / 60 Hz
Dòng điện đầu ra định mức	30.4 A / 28.9 A
Độ méo sóng hài điện áp	<3%
Hiệu suất
Hiệu suất tối đa	98.5%
Hiệu suất Châu Âu	97.5%
BAT sạc bằng PV	98.5%
BAT sạc/xả đến AC	97.5%
Bảo vệ
Bảo vệ chống đảo	Có
Bảo vệ quá dòng đầu ra	Có
Bảo vệ ngắn mạch	Có
Tích hợp AFCI (mạch hồ quang DC)	Có
Tích hợp công tắc DC	Có
Bảo vệ ngược cực DC	Có
Bảo vệ DC quá áp	Có
Bảo vệ ngược cực pin	Có
Thông số chung
Kích thước (R × D × C)	599 × 546 × 235 mm
Trọng lượng	31.7 kg
Cấu trúc liên kết	Không biến áp
Công suất tự tiêu thụ	<25 W
Dải nhiệt độ vận hành	-25 ~ +60°C
Bảo vệ xâm nhập	IP66
Cách thức làm mát	Quạt làm mát dự phòng thông minh
Độ cao tối đa	2000 m
Tiêu chuẩn
Tiêu chuẩn kết nối lưới điện	EN 50549-1, VDE4105, CEI 0-21, CEI 0-16, NC-RFG TypeB, NRS 097-2-1 ED 2.1
Tiêu chuẩn an toàn / EMC	IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-3, IEC 61000-2
Đặc trưng
Kết nối PV	Đầu nối MC4
Kết nối pin	Thiết bị đầu cuối OT
Kết nối AC	Thiết bị đầu cuối OT
Hiển thị	LED + Bluetooth + APP
Truyền thông	RS485, CAN, Ethernet, Tuỳ chọn: Wi-Fi, Cellular, LAN
