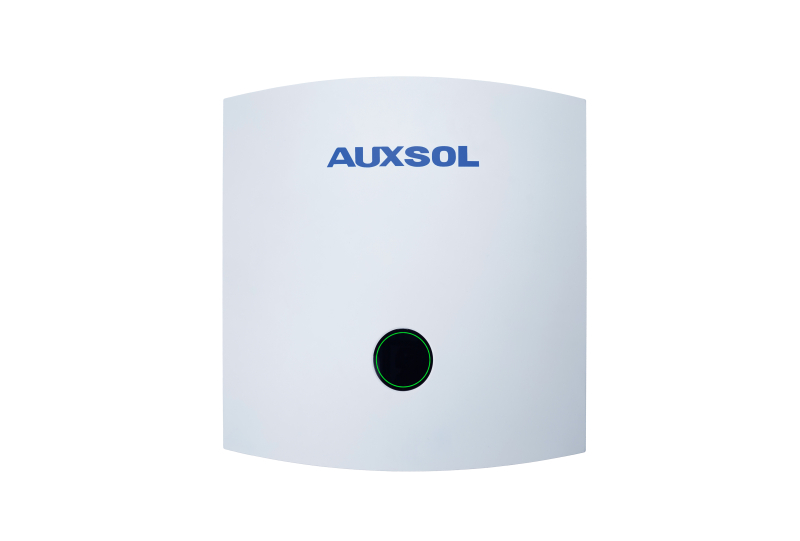

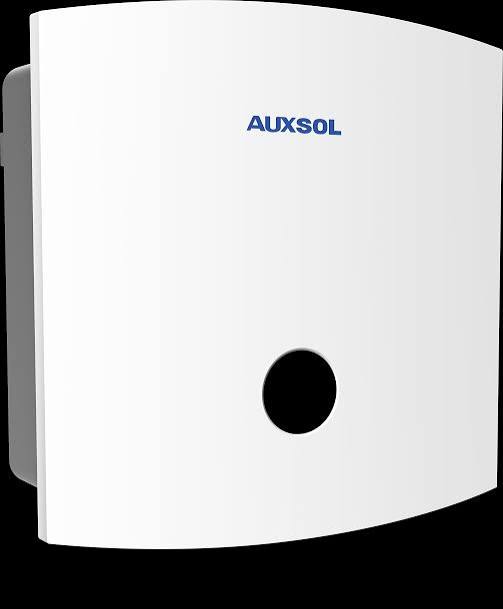

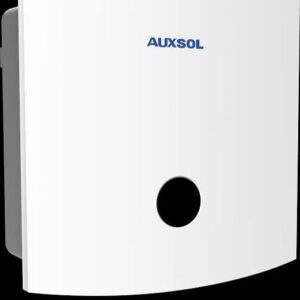

Inverter Auxsol 10kW ASN-10TL-G2 là biến tần hòa lưới 3 pha thuộc dòng ASN-TL-G2 của AUXSOL, phù hợp cho hệ thống điện mặt trời dân dụng, nhà phố, cửa hàng, văn phòng và công trình thương mại. Thiết bị có công suất AC 10kW, hỗ trợ 2 MPPT, PV tối đa 15kW, điện áp PV tối đa 1100V và hiệu suất tối đa 98,6%.
Thông số kỹ thuật
| Thông số | Chi tiết |
|---|---|
| Model | ASN-10TL-G2 |
| Loại | Inverter hòa lưới 3 pha |
| Công suất AC | 10kW |
| Công suất PV tối đa | 15kW |
| Điện áp PV tối đa | 1100V |
| Điện áp khởi động | 140V |
| Dải điện áp MPPT | 140–1000V |
| Số MPPT | 2 |
| Số chuỗi PV | 2 |
| Dòng PV tối đa | 20A/MPPT |
| Dòng ngắn mạch tối đa | 25A/MPPT |
| Công suất AC tối đa | 11kW |
| Công suất biểu kiến tối đa | 11kVA |
| Điện áp lưới | 220/380V, 230/400V |
| Tần số | 50/60Hz |
| Dòng AC định mức | 14,4A |
| Dòng AC tối đa | 15,9A |
| Hệ số công suất | >0,99 |
| THDi | <3% |
| Hiệu suất MPPT | 99,8% |
| Hiệu suất tối đa | 98,6% |
| Bảo vệ | IP66 |
| Giao tiếp | RS485, tùy chọn Bluetooth/WiFi/4G |
Công suất 10kW, PV tối đa 15kW
AUXSOL ASN-10TL-G2 có công suất AC 10kW và hỗ trợ công suất PV tối đa 15kW, tương đương khả năng DC/AC Oversizing khoảng 150%. Cấu hình này giúp tận dụng tốt diện tích mái và tăng khả năng khai thác điện mặt trời trong các thời điểm bức xạ thấp.
Khi thiết kế hệ thống, cần kiểm tra điện áp, dòng điện và số lượng tấm pin để đảm bảo cấu hình nằm trong giới hạn đầu vào của inverter.
2 MPPT, điện áp PV 1100V
Inverter Auxsol 10kW ASN-10TL-G2 được trang bị 2 MPPT, hỗ trợ tối đa 2 chuỗi PV. Điện áp PV tối đa 1100V, dải MPPT 140–1000V và điện áp khởi động 140V giúp inverter phù hợp với các hệ thống sử dụng module công suất cao và chuỗi PV điện áp lớn.
Dòng PV tối đa 20A/MPPT, dòng ngắn mạch tối đa 25A/MPPT, đáp ứng nhiều cấu hình tấm pin hiện nay.
Hiệu suất lên đến 98,6%
ASN-10TL-G2 có hiệu suất tối đa 98,6%, hiệu suất MPPT lên đến 99,8% và THDi dưới 3%. Hiệu suất cao giúp giảm tổn hao trong quá trình chuyển đổi điện DC từ tấm pin thành điện AC.
Thiết bị sử dụng thiết kế không biến áp, phù hợp cho các hệ thống cần inverter 3 pha có hiệu suất cao và khả năng khai thác tốt nguồn điện mặt trời.
Thiết kế 3 pha, IP66
Với đầu ra 3 pha 220/380V hoặc 230/400V, ASN-10TL-G2 phù hợp với các công trình sử dụng điện 3 pha như nhà phố, biệt thự, cửa hàng, văn phòng, cơ sở kinh doanh và hệ thống điện mặt trời thương mại.
Chuẩn bảo vệ IP66 giúp inverter phù hợp với điều kiện lắp đặt trong nhà hoặc ngoài trời khi được bố trí đúng yêu cầu kỹ thuật.
Bảo vệ và giám sát hệ thống
Inverter được trang bị các chức năng bảo vệ như chống ngược cực DC, giám sát cách điện, bảo vệ quá dòng, quá áp, ngắn mạch và chống đảo lưới. Dòng ASN-TL-G2 cũng hỗ trợ AFCI tùy cấu hình.
Thiết bị hỗ trợ RS485 và có thể kết nối Bluetooth, WiFi hoặc 4G tùy phiên bản, giúp người dùng theo dõi sản lượng, trạng thái vận hành và cảnh báo của hệ thống.
Ứng dụng
Inverter Auxsol 10kW ASN-10TL-G2 phù hợp cho:
- Hệ thống điện mặt trời 3 pha.
- Nhà phố, biệt thự sử dụng điện 3 pha.
- Cửa hàng, văn phòng, cơ sở kinh doanh.
- Công trình thương mại quy mô vừa.
- Hệ thống điện mặt trời mái nhà.
- Hệ thống cần inverter 10kW 3 pha và PV tối đa 15kW.
Kết luận
Inverter Auxsol 10kW ASN-10TL-G2 là biến tần hòa lưới 3 pha 10kW, hỗ trợ 2 MPPT, PV tối đa 15kW, điện áp PV 1100V, dải MPPT 140–1000V, hiệu suất tối đa 98,6% và bảo vệ IP66. Đây là giải pháp phù hợp cho các hệ thống điện mặt trời 3 pha dân dụng, thương mại và công trình có nhu cầu sử dụng điện ổn định.
