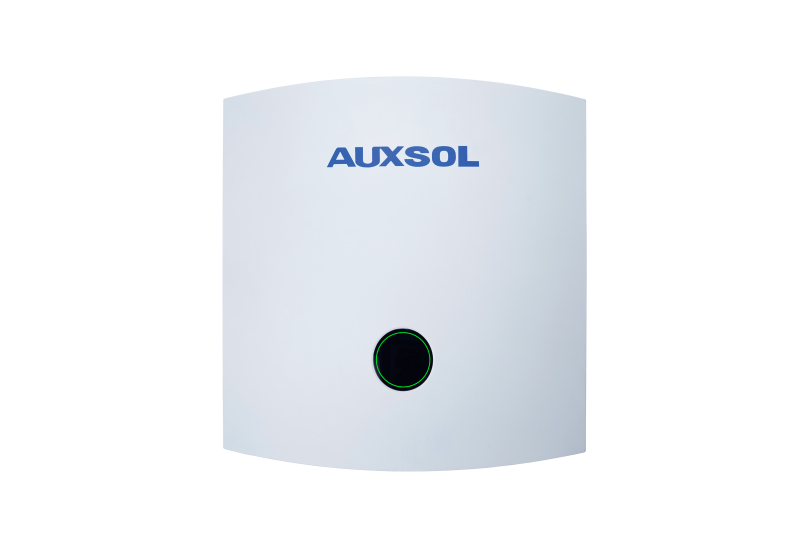

Inverter Auxsol 20kW ASN-20TL là biến tần hòa lưới 3 pha 20kW, phù hợp cho hệ thống điện mặt trời dân dụng công suất lớn, thương mại, nhà xưởng và công trình sử dụng điện 3 pha. Thiết bị hỗ trợ 2 MPPT, công suất PV tối đa 26kW, điện áp PV tối đa 1100V, hiệu suất tối đa 98,5% và chuẩn bảo vệ IP66.
Thông số kỹ thuật
| Thông số | Chi tiết |
|---|---|
| Model | ASN-20TL |
| Loại | Inverter hòa lưới 3 pha |
| Công suất AC | 20kW |
| Công suất PV tối đa | 26kW |
| Điện áp PV tối đa | 1100V DC |
| Điện áp PV định mức | 620V |
| Điện áp khởi động | 200V |
| Dải MPPT | 200–1000V |
| Số MPPT | 2 |
| Số chuỗi PV tối đa | 4 |
| Dòng PV tối đa | 32A/MPPT |
| Dòng ngắn mạch tối đa | 40A/MPPT |
| Công suất biểu kiến tối đa | 22kVA |
| Điện áp lưới | 220/380V, 230/400V |
| Dòng AC định mức | 30,3A |
| Dòng AC tối đa | 33,3A |
| Tần số | 50/60Hz |
| THDi | <3% |
| Hiệu suất MPPT | 99,8% |
| Hiệu suất tối đa | 98,5% |
| Bảo vệ | IP66 |
| Giao tiếp | RS485, Bluetooth, tùy chọn WiFi/4G |
| Kích thước | 455 × 462 × 214mm |
| Trọng lượng | 25kg |
Công suất 20kW, PV tối đa 26kW
AUXSOL ASN-20TL có công suất AC 20kW, hỗ trợ PV tối đa 26kW. Khả năng DC/AC Oversizing cho phép thiết kế công suất tấm pin cao hơn công suất AC của inverter, giúp tận dụng tốt diện tích mái và nguồn bức xạ mặt trời.
Khi thiết kế cần kiểm tra số lượng tấm pin, điện áp chuỗi và dòng điện đầu vào để đảm bảo nằm trong giới hạn kỹ thuật của inverter.
2 MPPT, hỗ trợ 4 chuỗi PV
Inverter Auxsol 20kW ASN-20TL được trang bị 2 MPPT, hỗ trợ tối đa 4 chuỗi PV. Dải MPPT 200–1000V, điện áp PV tối đa 1100V và điện áp khởi động 200V giúp inverter phù hợp với các hệ thống sử dụng module công suất cao.
Dòng PV tối đa đạt 32A/MPPT, dòng ngắn mạch tối đa 40A/MPPT, mang lại sự linh hoạt khi thiết kế các chuỗi pin cho mái có nhiều hướng lắp đặt.
Hiệu suất tối đa 98,5%
ASN-20TL đạt hiệu suất tối đa 98,5%, hiệu suất MPPT lên đến 99,8% và THDi dưới 3%. Khả năng MPPT cao giúp inverter bám điểm công suất của hệ thống PV và hạn chế tổn hao khi chuyển đổi điện DC sang AC.
Công suất 20kW phù hợp với các hệ thống có mức tiêu thụ điện lớn, đặc biệt là nhà xưởng, cơ sở kinh doanh và công trình thương mại.
Inverter hòa lưới 3 pha 20kW
ASN-20TL sử dụng đầu ra 3 pha, điện áp lưới 220/380V hoặc 230/400V, công suất biểu kiến tối đa 22kVA. Dòng AC định mức 30,3A, tối đa 33,3A.
Sản phẩm phù hợp cho:
- Nhà phố, biệt thự sử dụng điện 3 pha.
- Văn phòng, cửa hàng, cơ sở kinh doanh.
- Nhà xưởng và cơ sở sản xuất.
- Công trình thương mại.
- Hệ thống điện mặt trời áp mái 3 pha.
- Các dự án cần inverter hòa lưới công suất 20kW.
IP66 và nhiều tính năng bảo vệ
Inverter Auxsol ASN-20TL đạt chuẩn IP66, phù hợp cho nhiều vị trí lắp đặt khi đảm bảo yêu cầu kỹ thuật.
Thiết bị hỗ trợ các chức năng bảo vệ như chống ngược cực DC, chống đảo lưới, quá dòng, quá áp, ngắn mạch, giám sát cách điện và dòng rò. Một số tính năng như AFCI, giám sát chuỗi và chống phát ngược có thể tùy thuộc cấu hình hệ thống.
Kết nối và giám sát
ASN-20TL hỗ trợ RS485, Bluetooth, đồng thời có thể tùy chọn WiFi hoặc 4G. Người dùng có thể theo dõi sản lượng điện, trạng thái hoạt động và cảnh báo của hệ thống thông qua nền tảng giám sát tương ứng.
Kích thước khoảng 455 × 462 × 214mm, trọng lượng khoảng 25kg, thuận tiện cho quá trình vận chuyển và lắp đặt.
Kết luận
Inverter Auxsol 20kW ASN-20TL là biến tần hòa lưới 3 pha 20kW, hỗ trợ 2 MPPT, tối đa 4 chuỗi PV, PV 26kW, điện áp PV 1100V, hiệu suất 98,5% và bảo vệ IP66. Sản phẩm phù hợp cho hệ thống điện mặt trời dân dụng công suất lớn, thương mại, nhà xưởng và các công trình sử dụng điện 3 pha.
