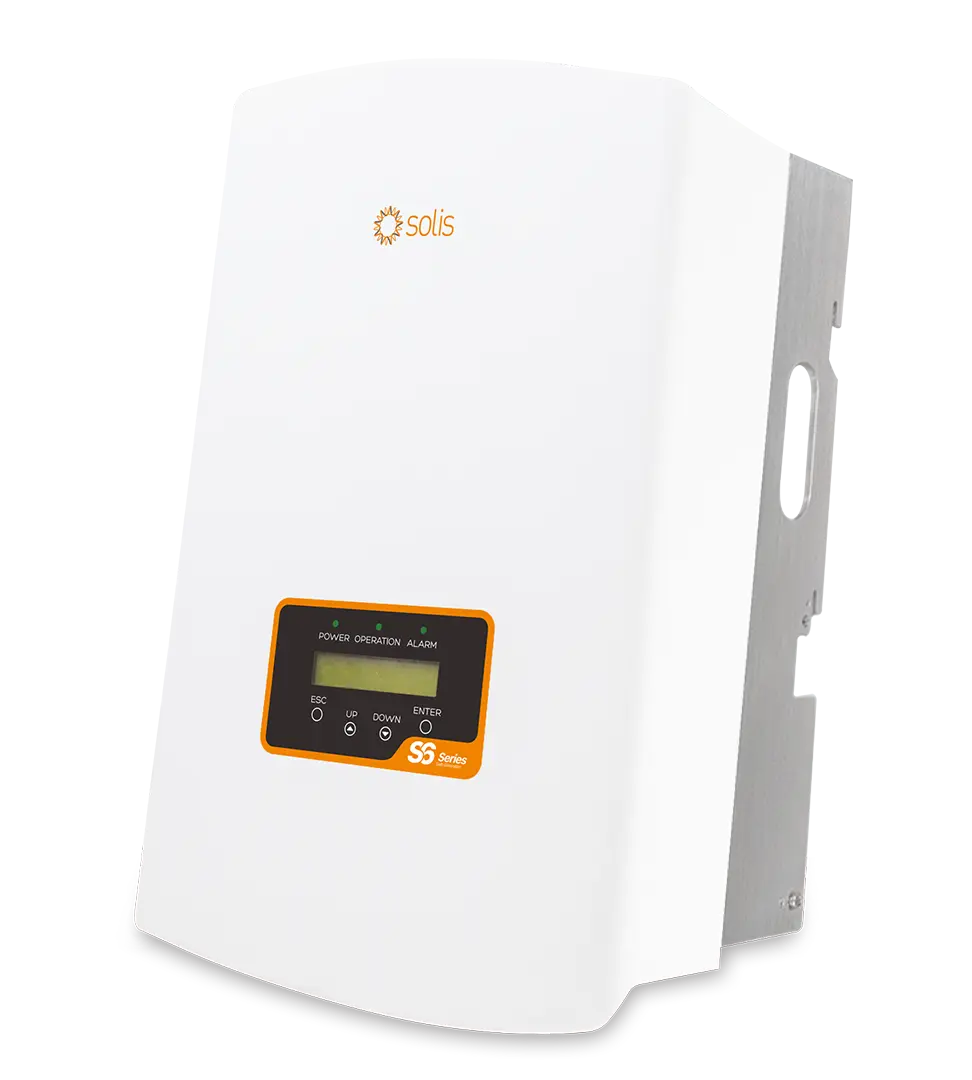

S5-GR3P5K – Inverter Hòa Lưới Solis 5KW 3 Pha

Inverter Solis S5-GR3P5K là biến tần hòa lưới 3 pha công suất 5kW, thuộc dòng S5-GR3P của Solis, phù hợp cho hệ thống điện mặt trời dân dụng, cửa hàng, văn phòng và các công trình thương mại quy mô nhỏ. Thiết bị hỗ trợ 2 MPPT, công suất PV khuyến nghị tối đa 7,5kW, điện áp PV tối đa 1100V và dải MPPT rộng 160–1000V, giúp linh hoạt khi thiết kế chuỗi tấm pin.

Thông số kỹ thuật Solis S5-GR3P5K

Thông số	S5-GR3P5K
Model	S5-GR3P5K
Loại inverter	Hòa lưới 3 pha
Công suất AC định mức	5kW
Công suất AC tối đa	5,5kW
Công suất PV khuyến nghị tối đa	7,5kW
Điện áp PV tối đa	1100V
Điện áp DC định mức	600V
Điện áp khởi động	180V
Dải điện áp MPPT	160–1000V
Số MPPT	2
Số chuỗi PV tối đa	2
Dòng PV tối đa	16A/MPPT
Dòng ngắn mạch tối đa	20A/MPPT
Điện áp lưới	220/380V; 230/400V
Tần số	50/60Hz
Công suất biểu kiến tối đa	5,5kVA
Hiệu suất tối đa	98,3%
THDi	<2%
Bảo vệ	IP66
Làm mát	Đối lưu tự nhiên
Giao tiếp	RS485, WiFi/GPRS tùy chọn

Thông số có thể thay đổi theo phiên bản thị trường và cấu hình thiết bị; cần đối chiếu datasheet trước khi thiết kế hệ thống.

Công suất 5kW, hỗ trợ PV đến 7,5kW

S5-GR3P5K có công suất AC định mức 5kW, công suất đầu ra tối đa 5,5kW, đáp ứng nhu cầu sử dụng điện mặt trời cho các hệ thống 3 pha quy mô nhỏ. Công suất PV khuyến nghị tối đa 7,5kW cho phép thiết kế công suất giàn pin lớn hơn công suất AC của inverter, giúp tận dụng tốt hơn nguồn bức xạ mặt trời trong nhiều điều kiện vận hành.

2 MPPT, dải điện áp 160–1000V

Solis S5-GR3P5K được trang bị 2 MPPT độc lập, tối đa 2 chuỗi PV. Dải điện áp MPPT từ 160V đến 1000V, điện áp đầu vào tối đa 1100V và điện áp khởi động 180V.

Hai MPPT giúp hệ thống linh hoạt hơn khi các tấm pin được bố trí ở những hướng mái hoặc khu vực có điều kiện bức xạ khác nhau. Khi thiết kế hệ thống, cần kiểm tra điện áp hở mạch và dòng điện của từng chuỗi để đảm bảo nằm trong giới hạn của inverter.

Hiệu suất cao, giảm tổn hao chuyển đổi

S5-GR3P5K đạt hiệu suất tối đa khoảng 98,3%, THDi dưới 2% và hỗ trợ hệ số công suất lớn hơn 0,99 tại điều kiện định mức. Đây là những thông số quan trọng giúp quá trình chuyển đổi điện DC từ tấm pin sang điện AC đạt hiệu quả cao và phù hợp với hệ thống điện 3 pha.

Dòng S5-GR3P của Solis cũng hỗ trợ tỷ lệ DC/AC trên 150%, kiểm soát công suất phát lên lưới và khả năng thích ứng với lưới điện yếu.

IP66, AFCI và làm mát tự nhiên

Inverter Solis S5-GR3P5K có cấp bảo vệ IP66, phù hợp lắp đặt trong nhiều điều kiện môi trường khi được thi công đúng yêu cầu. Thiết bị sử dụng phương thức làm mát tự nhiên, giúp hạn chế tiếng ồn và giảm các bộ phận chuyển động trong quá trình vận hành. Thông tin sản phẩm ghi nhận dải nhiệt độ làm việc khoảng -25°C đến +60°C và độ ồn điển hình dưới 30dB(A).

Solis cũng trang bị AFCI trên dòng S5-GR3P, giúp phát hiện và giảm nguy cơ liên quan đến hồ quang điện DC trong hệ thống PV.

Giám sát và kiểm soát hệ thống

S5-GR3P5K hỗ trợ RS485 và có thể kết hợp WiFi/GPRS tùy cấu hình để theo dõi hoạt động của hệ thống. Dòng sản phẩm hỗ trợ giám sát mức tiêu thụ tải 24 giờ và kiểm soát công suất phát lên lưới, phù hợp với những hệ thống cần quản lý lượng điện mặt trời sử dụng và lượng điện phát lên lưới.

Ứng dụng của Solis S5-GR3P5K 5kW

Với công suất 5kW và thiết kế 3 pha, S5-GR3P5K có thể sử dụng cho:

• Hệ thống điện mặt trời 3 pha cho nhà ở.
• Biệt thự, nhà phố sử dụng điện 3 pha.
• Cửa hàng, văn phòng và cơ sở kinh doanh nhỏ.
• Hệ thống điện mặt trời cho công trình thương mại quy mô nhỏ.
• Các hệ thống cần inverter hòa lưới 3 pha, 2 MPPT.
• Hệ thống có nhu cầu kiểm soát công suất phát lên lưới.

S5-GR3P5K là inverter hòa lưới, không phải inverter Hybrid nên không sử dụng trực tiếp để kết nối pin lưu trữ. Nếu công trình có nhu cầu lưu trữ điện dự phòng, nên lựa chọn dòng inverter Hybrid tương ứng ngay từ bước thiết kế.

Kết luận

Inverter hòa lưới Solis S5-GR3P5K 5kW 3 pha là lựa chọn cho các hệ thống điện mặt trời 3 pha cần công suất AC 5kW, 2 MPPT, PV khuyến nghị đến 7,5kW, điện áp PV tối đa 1100V và bảo vệ IP66. Thiết bị kết hợp hiệu suất cao, AFCI, giám sát từ xa và khả năng kiểm soát công suất, phù hợp cho nhà ở, cửa hàng, văn phòng và công trình thương mại quy mô nhỏ.
