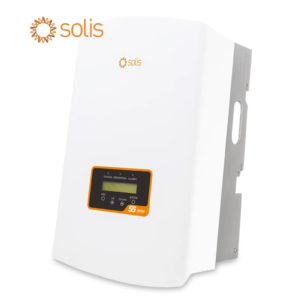

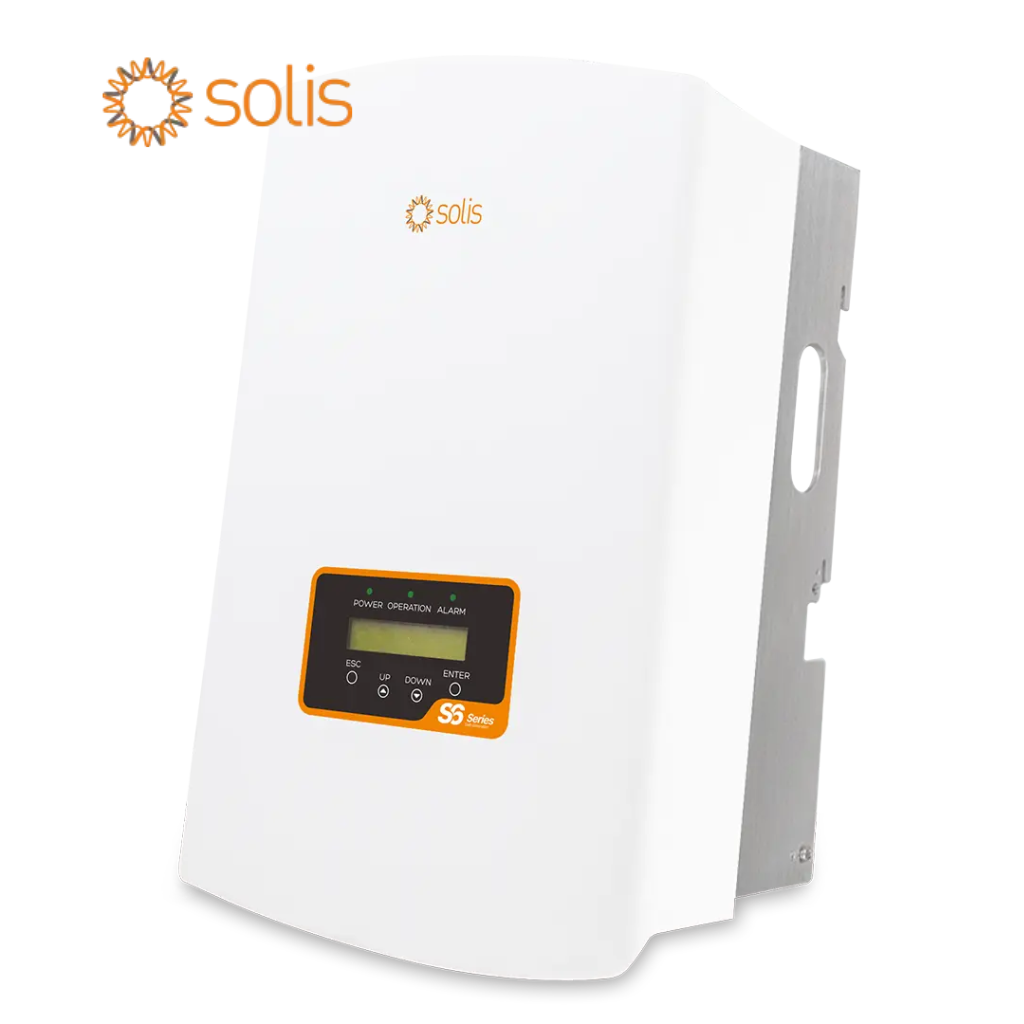

Biến tần Solis bám tải 8kW 3 Pha S5-GR3P8K

Biến tần Solis S5-GR3P8K là inverter hòa lưới 3 pha công suất 8kW, thuộc dòng S5-GR3P(5-20)K của Solis. Thiết bị phù hợp cho hệ thống điện mặt trời 3 pha tại nhà ở, cửa hàng, văn phòng, cơ sở kinh doanh và công trình thương mại quy mô vừa. S5-GR3P8K hỗ trợ 2 MPPT, công suất PV khuyến nghị tối đa 12kW, điện áp PV tối đa 1100V và dải MPPT 160–1000V, đáp ứng linh hoạt nhiều cấu hình giàn pin.

Thông số kỹ thuật Solis S5-GR3P8K

Thông số	S5-GR3P8K
Model	S5-GR3P8K
Loại inverter	Hòa lưới 3 pha
Công suất AC định mức	8kW
Công suất AC tối đa	8,8kW
Công suất PV khuyến nghị tối đa	12kW
Điện áp PV tối đa	1100V DC
Điện áp DC định mức	600V
Điện áp khởi động	180V
Dải điện áp MPPT	160–1000V
Số MPPT	2
Số chuỗi PV tối đa	2
Dòng PV tối đa	16A/MPPT
Dòng ngắn mạch tối đa	20A/MPPT
Điện áp lưới	220/380V; 230/400V
Tần số	50/60Hz
Công suất biểu kiến tối đa	8,8kVA
Hiệu suất tối đa	98,5%
THDi	<2%
Bảo vệ	IP66
Giao tiếp	RS485, WiFi/GPRS tùy chọn
Làm mát	Đối lưu tự nhiên

Thông số trên thuộc cấu hình S5-GR3P8K trong dòng S5-GR3P(5-20)K; cần đối chiếu đúng datasheet theo phiên bản thị trường trước khi thiết kế và thi công.

Công suất 8kW, hỗ trợ giàn pin đến 12kW

S5-GR3P8K có công suất AC định mức 8kW, công suất đầu ra tối đa 8,8kW và hỗ trợ công suất PV khuyến nghị đến 12kW. Cấu hình này cho phép thiết kế công suất giàn pin cao hơn công suất AC của inverter, giúp khai thác tốt nguồn điện mặt trời trong các khoảng thời gian bức xạ thấp hoặc khi công suất tấm pin chưa đạt mức danh định.

Dòng S5-GR3P còn hỗ trợ tỷ lệ DC/AC cao theo thiết kế hệ thống, phù hợp với các công trình cần tối ưu diện tích mái và sản lượng điện mặt trời.

2 MPPT, điện áp PV tối đa 1100V

Solis S5-GR3P8K được trang bị 2 MPPT độc lập, hỗ trợ tối đa 2 chuỗi PV theo cấu hình datasheet. Dải điện áp MPPT từ 160–1000V, điện áp đầu vào tối đa 1100V và điện áp khởi động 180V.

Hai MPPT giúp dễ dàng bố trí các chuỗi pin theo những hướng mái khác nhau hoặc điều kiện bức xạ khác nhau. Dòng PV tối đa 16A/MPPT cũng phù hợp với nhiều dòng module công suất cao hiện nay.

Hiệu suất đến 98,5%, giảm tổn hao chuyển đổi

S5-GR3P8K đạt hiệu suất tối đa 98,5%, THDi dưới 2% và hệ số công suất lớn hơn 0,99 trong điều kiện định mức. Đây là các thông số quan trọng khi inverter phải chuyển đổi điện DC từ hệ thống pin mặt trời sang điện AC 3 pha sử dụng cho tải.

Thiết bị sử dụng thiết kế không biến áp và có khả năng thích ứng với điều kiện lưới điện yếu. Dòng S5-GR3P cũng hỗ trợ các chức năng kiểm soát công suất phát, phù hợp với những hệ thống cần quản lý lượng điện mặt trời đưa lên lưới.

Bám tải – kiểm soát công suất phát

S5-GR3P8K thuộc dòng Solis hỗ trợ export power control, vì vậy có thể triển khai cho hệ thống điện mặt trời bám tải/giới hạn phát ngược khi kết hợp thiết bị đo và cấu hình kiểm soát phù hợp.

Với hệ thống bám tải, công tơ hoặc CT sẽ đo lượng điện tiêu thụ và truyền dữ liệu để hệ thống điều chỉnh công suất inverter. Solis cũng có giải pháp giới hạn phát ngược sử dụng CT/công tơ để điều chỉnh công suất PV theo phụ tải thực tế.

Điểm này đặc biệt phù hợp với nhà xưởng, cửa hàng, văn phòng hoặc công trình có phụ tải 3 pha ổn định và muốn ưu tiên sử dụng điện mặt trời tại chỗ.

IP66, AFCI và vận hành ổn định

S5-GR3P8K có cấp bảo vệ IP66, hỗ trợ bảo vệ chống đảo cực DC, quá dòng, ngắn mạch, quá nhiệt, chống sét lan truyền và giám sát lưới. Dòng S5-GR3P cũng được trang bị chức năng AFCI nhằm phát hiện hồ quang điện DC và tăng mức độ an toàn cho hệ thống PV.

Thiết bị có thể hoạt động trong dải nhiệt độ khoảng -25°C đến +60°C, độ cao vận hành tối đa 4.000m và sử dụng phương thức làm mát phù hợp theo từng mức công suất.

Giám sát và quản lý hệ thống

S5-GR3P8K hỗ trợ RS485, đồng thời có thể sử dụng WiFi hoặc GPRS tùy cấu hình. Người dùng có thể kết nối với hệ thống giám sát SolisCloud để theo dõi tình trạng hoạt động, sản lượng điện và các thông tin vận hành của inverter. Dòng S5-GR3P cũng hỗ trợ nâng cấp và điều khiển từ xa.

Ứng dụng của Solis S5-GR3P8K

Biến tần Solis S5-GR3P8K 8kW 3 pha phù hợp cho:

• Nhà ở sử dụng điện 3 pha.
• Biệt thự, nhà phố có phụ tải 3 pha.
• Cửa hàng, văn phòng, cơ sở kinh doanh.
• Nhà xưởng quy mô nhỏ và vừa.
• Hệ thống điện mặt trời cần bám tải/giới hạn phát ngược.
• Công trình cần inverter 3 pha 8kW, 2 MPPT và PV điện áp cao.

S5-GR3P8K là inverter hòa lưới, không phải inverter Hybrid. Nếu hệ thống cần lưu trữ điện bằng pin Lithium và cấp điện khi mất lưới, nên sử dụng dòng inverter Hybrid phù hợp.

Kết luận

Biến tần Solis bám tải 8kW 3 pha S5-GR3P8K kết hợp công suất AC 8kW, 2 MPPT, PV khuyến nghị đến 12kW, điện áp PV tối đa 1100V, hiệu suất đến 98,5% và bảo vệ IP66. Khả năng kiểm soát công suất phát kết hợp CT/công tơ giúp thiết bị phù hợp với các hệ thống điện mặt trời 3 pha có nhu cầu ưu tiên sử dụng điện tại chỗ và hạn chế phát ngược lên lưới.
