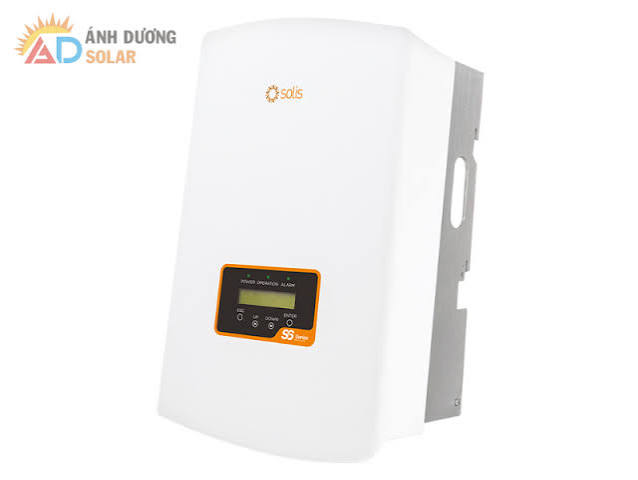

Inverter hòa lưới Solis 10kW 3 Pha S5-GR3P10K

Inverter Solis S5-GR3P10K là biến tần hòa lưới 3 pha công suất 10kW, thuộc dòng S5-GR3P(5-20)K của Solis. Thiết bị được thiết kế cho hệ thống điện mặt trời dân dụng, cửa hàng, văn phòng, cơ sở kinh doanh và công trình thương mại quy mô vừa. S5-GR3P10K sử dụng 2 MPPT, hỗ trợ công suất PV khuyến nghị tối đa 15kW, điện áp PV tối đa 1100V và dải MPPT 160–1000V, giúp linh hoạt khi thiết kế hệ thống pin mặt trời.

Thông số kỹ thuật Solis S5-GR3P10K

Thông số	S5-GR3P10K
Model	S5-GR3P10K
Loại inverter	Hòa lưới 3 pha
Công suất AC định mức	10kW
Công suất AC tối đa	11kW
Công suất PV khuyến nghị tối đa	15kW
Điện áp PV tối đa	1100V DC
Điện áp DC định mức	600V
Điện áp khởi động	180V
Dải điện áp MPPT	160–1000V
Số MPPT	2
Số chuỗi PV	2
Dòng PV tối đa	16A/MPPT
Dòng ngắn mạch tối đa	20A/MPPT
Điện áp lưới	220/380V; 230/400V
Tần số	50/60Hz
Công suất biểu kiến tối đa	11kVA
Công suất AC tối đa	11kW
Hiệu suất tối đa	98,6%
THDi	<2%
Hệ số công suất	>0,99
Bảo vệ	IP66
Giao tiếp	RS485, WiFi/GPRS tùy cấu hình
Làm mát	Thiết kế theo cấu hình dòng S5-GR3P

Thông số có thể thay đổi theo phiên bản thị trường hoặc cấu hình thiết bị, vì vậy cần đối chiếu datasheet đúng mã hàng trước khi thiết kế và lắp đặt.

Công suất 10kW, hỗ trợ PV đến 15kW

S5-GR3P10K có công suất AC định mức 10kW và công suất đầu ra tối đa 11kW. Công suất PV khuyến nghị lên đến 15kW, cho phép thiết kế giàn pin có công suất DC cao hơn công suất AC của inverter.

Cấu hình DC/AC này giúp tận dụng tốt hơn công suất từ hệ thống pin trong các khoảng thời gian bức xạ chưa đạt mức cao nhất. Dòng S5-GR3P(5-20)K hỗ trợ tỷ lệ DC/AC trên 150% theo thông tin sản phẩm Solis, phù hợp với các hệ thống cần tối ưu diện tích lắp đặt và sản lượng điện mặt trời.

2 MPPT, điện áp PV tối đa 1100V

Solis S5-GR3P10K được trang bị 2 MPPT, điện áp PV tối đa 1100V, điện áp DC định mức 600V và điện áp khởi động 180V. Dải điện áp MPPT từ 160–1000V giúp inverter làm việc linh hoạt với nhiều cấu hình chuỗi pin.

Dòng PV tối đa 16A/MPPT phù hợp với nhiều module năng lượng mặt trời công suất cao hiện nay. Hai MPPT độc lập cũng giúp dễ dàng bố trí các chuỗi pin theo từng hướng mái hoặc điều kiện bức xạ khác nhau, miễn là điện áp và dòng điện của từng chuỗi nằm trong giới hạn kỹ thuật của inverter.

Hiệu suất đến 98,6%, giảm tổn hao chuyển đổi

S5-GR3P10K đạt hiệu suất tối đa khoảng 98,6%, THDi dưới 2% và hệ số công suất >0,99 tại điều kiện định mức. Hiệu suất cao giúp giảm tổn hao trong quá trình chuyển đổi điện DC từ tấm pin thành điện AC để sử dụng cho tải và hòa vào lưới điện.

Thiết bị cũng hỗ trợ khả năng thích ứng với lưới điện yếu và các chức năng kiểm soát công suất hệ thống, phù hợp với nhiều điều kiện vận hành thực tế.

Hỗ trợ kiểm soát công suất, phù hợp hệ thống bám tải

Solis S5-GR3P10K hỗ trợ export power control, cho phép triển khai các hệ thống có nhu cầu kiểm soát lượng điện phát lên lưới. Khi kết hợp với thiết bị đo phù hợp như CT/công tơ và cấu hình đúng, hệ thống có thể giới hạn công suất phát ngược theo nhu cầu của công trình.

Tính năng này hữu ích với nhà ở, cửa hàng, văn phòng và nhà xưởng có phụ tải 3 pha, đặc biệt khi chủ đầu tư muốn ưu tiên sử dụng điện mặt trời tại chỗ và hạn chế lượng điện dư phát lên lưới. Solis cũng công bố khả năng giám sát mức tiêu thụ tải 24 giờ trên dòng S5-GR3P.

IP66, AFCI và khả năng giám sát

S5-GR3P10K có cấp bảo vệ IP66, phù hợp cho môi trường lắp đặt ngoài trời khi được thi công đúng yêu cầu. Dòng sản phẩm tích hợp AFCI nhằm phát hiện hồ quang điện DC và chủ động giảm nguy cơ sự cố liên quan đến hồ quang trong hệ thống PV.

Inverter hỗ trợ RS485, đồng thời có thể kết nối WiFi/GPRS tùy cấu hình. Người dùng có thể theo dõi tình trạng vận hành, sản lượng điện và các thông tin của hệ thống thông qua nền tảng giám sát SolisCloud.

Ứng dụng của Solis S5-GR3P10K 10kW

Với công suất 10kW và thiết kế 3 pha, S5-GR3P10K phù hợp cho:

• Nhà ở, biệt thự sử dụng điện 3 pha.
• Cửa hàng, văn phòng và cơ sở kinh doanh.
• Công trình thương mại quy mô vừa.
• Nhà xưởng có phụ tải điện 3 pha.
• Hệ thống điện mặt trời cần kiểm soát công suất phát.
• Công trình cần inverter 10kW, 2 MPPT, điện áp PV cao.

Đây là inverter hòa lưới, không phải inverter Hybrid. Nếu hệ thống cần pin lưu trữ và cấp điện dự phòng khi mất điện lưới, cần lựa chọn dòng inverter Hybrid tương ứng.

Kết luận

Inverter hòa lưới Solis 10kW 3 pha S5-GR3P10K kết hợp công suất AC 10kW, PV khuyến nghị đến 15kW, 2 MPPT, điện áp PV tối đa 1100V và hiệu suất lên đến 98,6%. Cùng với IP66, AFCI, hỗ trợ kiểm soát công suất và giám sát tải, thiết bị phù hợp cho các hệ thống điện mặt trời 3 pha dân dụng, thương mại và nhà xưởng quy mô vừa.
